GODIAG ECU GPT Boot AD - מתאם חיבור למחשב רכב לקריאה וכתיבה על השולחן במצב Boot- תואם J2534 לתוכנות יצרן ומכשירי טיונינג

GODIAGמקט:GOD13
אין ביקורות

מחיר:
מחיר מבצע 170 ש״ח

לא כולל מע"מ

מלאי:
במלאי, מוכן למשלוח

תיאור

Bench · GPT · Boot · CNF1

GODIAG ECU GPT Boot AD

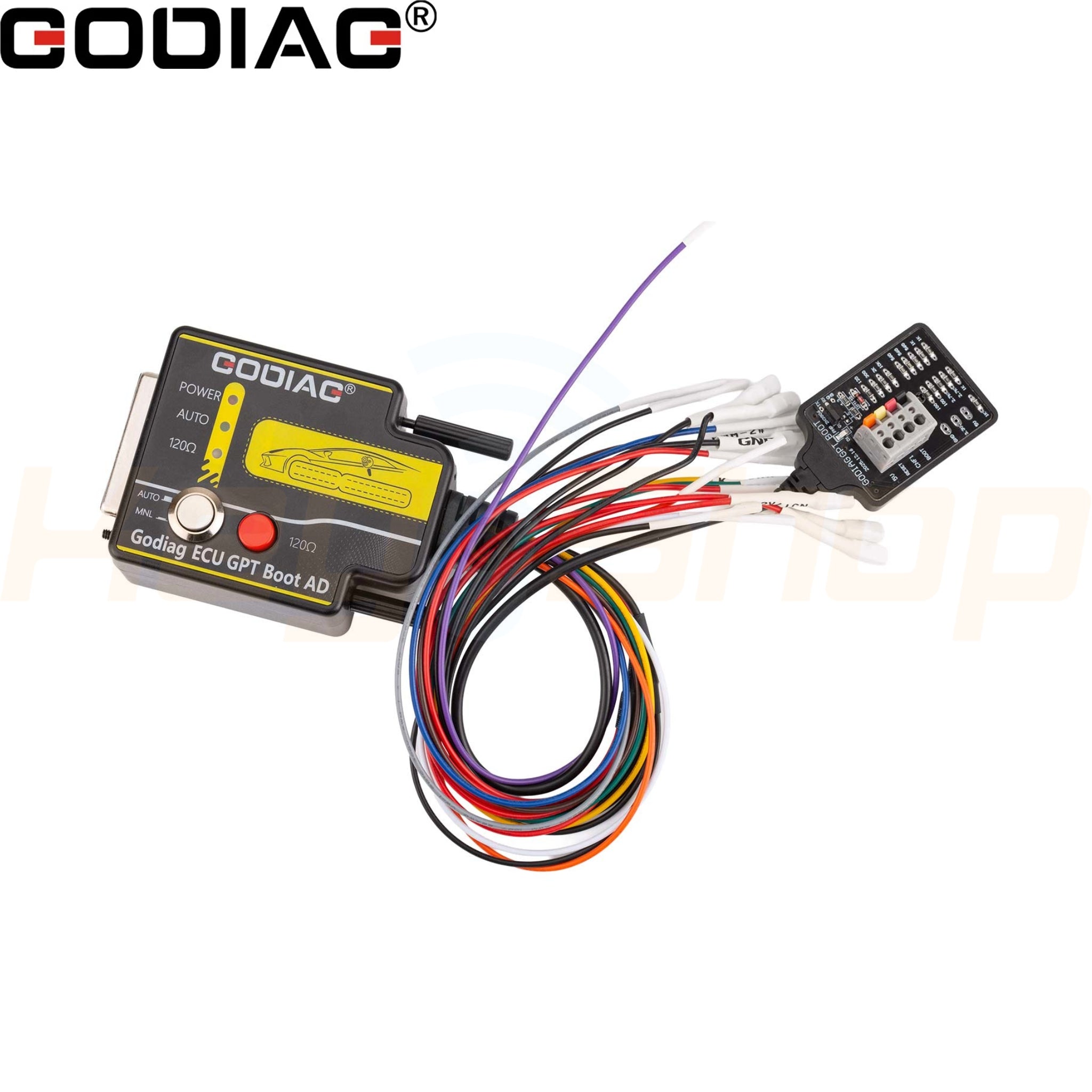

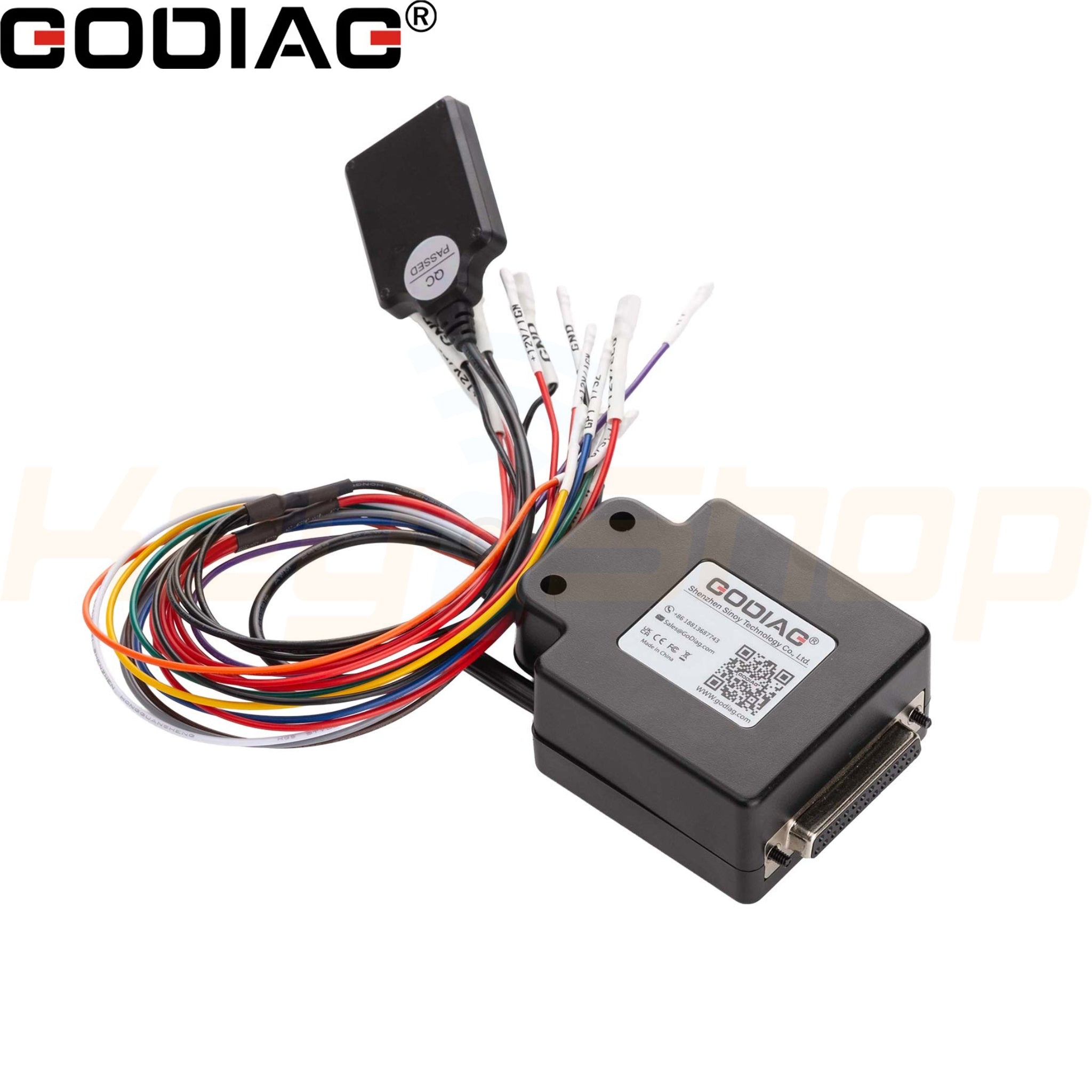

קופסת החיבור שמחברת את מכשיר הקריאה שלך למחשב רכב שלא מוכן לדבר דרך שקע ה-OBD. הזנת מתח על השולחן, קו CAN עם נגד סגירה נשלט, שליטה על המצת ולוח נגדים מלא למצב Boot - הכל במתאם אחד, עם כל חוט מסומן.

1 OBD2 Bench 2 GPT Bench ללא פתיחה 3 Boot 4 CNF1
  • עובד עם מכשירי J2534, עם CG FC200, foxFlash ותוכנת PCMflash
  • לוח נגדים למצב Boot על כבל צמוד: הערכים כבר על הלוח, מהדקי בורג במקום הלחמה
  • נגד סגירה 120Ω לקו ה-CAN שאפשר להכניס או להוציא בלחיצה, לא קבוע
  • שליטה על מתח המצת אוטומטית מהתוכנה או ידנית, במעבר מתג אחד
מתחילים כאן

מה המוצר הזה עושה, במשפט אחד

זה לא מכשיר קריאה והוא לא קורא כלום בעצמו. זו שכבת החיבור: המתח, קו התקשורת, תזמון המצת ונגדי ה-Boot שיושבים בין הכלי שכבר יש לך לבין מחשב הרכב שנמצא על השולחן שלך או מסרב לענות דרך שקע האבחון.

01

המחשב שלך

התוכנה שמגיעה עם הכלי, למשל PCMflash או foxFlash.

02

מכשיר הקריאה

Openport 2.0, Scanmatik, FC200 או foxFlash. מתחבר לשקע OBD2 רגיל.

03

GPT Boot AD

נותן את השקע הזה, ומוסיף 12V, נגד סגירה נשלט, שליטת מצת ולוח נגדים.

04

מחשב הרכב

על השולחן או פתוח חלקית. חוטים מסומנים ישירות לפינים שלו.

הסיבה האמיתית להחזיק כזה

למה מנעולן רכב מוצא את עצמו עובד על השולחן

צ'יפטיונינג זה רק חצי מהסיפור. רוב העבודות שמכריחות מנעולן לרדת לשולחן הן דווקא עבודות אימובילייזר.

1

כל המפתחות אבדו והאימובילייזר סגור ב-OBD

כשה-PIN / CS / ISN קיים רק בתוך מחשב המנוע והדלת דרך שקע האבחון סגורה, קריאה על השולחן או במצב Boot היא הדרך פנימה. המתאם הזה הוא איך מגיעים לשם בבטחה.

2

מחשב מנוע חלופי או משומש

קוראים את היחידה התורמת, מוציאים את נתוני האימובילייזר, כותבים חזרה ומתאימים את היחידה לרכב בלי לשלוח את הלקוח למוסך היבואן.

3

לא רק מחשבי מנוע

יחידות אימובילייזר, מחשבי גיר ולוחות שעונים צריכים בדיוק את אותו הדבר: 12V נקי, זוג CAN ולפעמים פין שנמשך דרך הנגד הנכון. הלוח מכסה את הכל.

4

מפסיקים לשרוף לוחות

להחזיק נגד ביד על מחשב חי זו הדרך הכי מהירה להרוג יחידה. כאן הערכים כבר על הלוח והחוט שלך נכנס למהדק בורג.

מתאם אחד, ארבע דרכים פנימה

ארבעת מצבי החיבור בשפה פשוטה

בחר מצב כדי לראות מה הוא אומר ומתי באמת משתמשים בו.

OBD2 Bench - עבודה על השולחן

המחשב יוצא מהרכב, הקופסה נשארת סגורה

אתה מזין למחשב הרכב בדיוק את מה שהרכב נותן לו: 12V קבוע, 12V מצת, מסה וזוג קווי CAN. המתאם הופך את זה לשקע OBD2 תקני, כך שהכלי שלך מתחבר בדיוק כמו ברכב, רק שעכשיו אין אף יחידה אחרת על הקו והמתח יציב.

זה המצב שתשתמש בו הכי הרבה. מהיר יותר, שקט יותר ופחות מסוכן מלהילחם ברכב עם מצבר חלש.

מתי משתמשים

  • המחשב כבר בחוץ מסיבה אחרת
  • קו התקשורת ברכב רועש או לא יציב
  • צריך חיבור אחיד וצפוי שאפשר לסמוך עליו
  • התוכנה שלך תומכת ב-Bench אבל לא ב-Boot

GPT Bench - בלי לפרק

בלי פתיחת הקופסה, בלי הלחמות

חלק ממחשבי בוש מבוססי Tricore (משפחת MED17 / EDC17) אפשר להכניס למצב שירות מבחוץ. הטריק הוא לשלוט בקווי GPT1 ו-GPT2 בדיוק ברגע שהמחשב עולה. המתאם מוציא את הקווים האלה החוצה ומטפל בתזמון ההפעלה.

הקופסה אף פעם לא נפתחת, שום דבר לא מולחם, והיחידה חוזרת לרכב במצב שנראה כאילו לא נגעו בה.

חשוב לדעת לפני הרכישה

  • יצירת אותות GPT1/GPT2 עבור PCMflash Module 71 היא יכולת של Scanmatik 2 PRO
  • מכשירי J2534 אחרים עדיין עובדים כאן במצב OBD2 או Boot
  • הכיסוי נקבע לפי המחשב והתוכנה שלך, לא לפי המתאם

מצב Boot

גישה מלאה למחשב נעול

המחשב פתוח. ברגע שהמתח מגיע, פין אחד על המעבד נמשך דרך נגד בערך מסוים אל מתח מסוים. זה מה שאומר לצ'יפ להתחיל מה-bootloader של היצרן במקום להריץ את תוכנת הרכב, וכך מקבלים גישה מלאה ל-flash ול-EEPROM גם כשהמחשב נעול ומסרב לכל דבר אחר.

ערך נגד לא נכון והמחשב פשוט לא נכנס, או גרוע מזה. בדיוק בגלל זה המתאם מגיע עם לוח נגדים ולא עם שקית רכיבים.

מתי משתמשים

  • המחשב נעול או מוגן גם ב-OBD וגם ב-Bench
  • צריך את כל ה-flash או ה-EEPROM, לא רק בלוק נתונים
  • שחזור נתוני אימובילייזר במצב שכל המפתחות אבדו
  • הצלת יחידה אחרי כתיבה שנכשלה

קו CNF1

הפין שרוב המתאמים הזולים מדלגים עליו

CNF1 הוא קו קונפיגורציה נוסף של Tricore שחלק מהליכי ה-Boot דורשים לצד BOOT ו-RESET. רוב המתאמים הזולים בכלל לא מוציאים אותו החוצה, אז ההליך פשוט נכשל ואתה לא מבין למה.

כאן יש לו מהדק בורג משלו על לוח הנגדים, ליד 5V, RESET ו-BOOT.

למה זה משנה

  • חלק מהליכי TC17xx לא ייכנסו ל-Boot בלעדיו
  • בלי חוט מאולתר שתלוי על פרוב
  • סיבה אחת פחות שעבודה נכשלת בלי סיבה נראית לעין
החלק שתשתמש בו בכל פעם

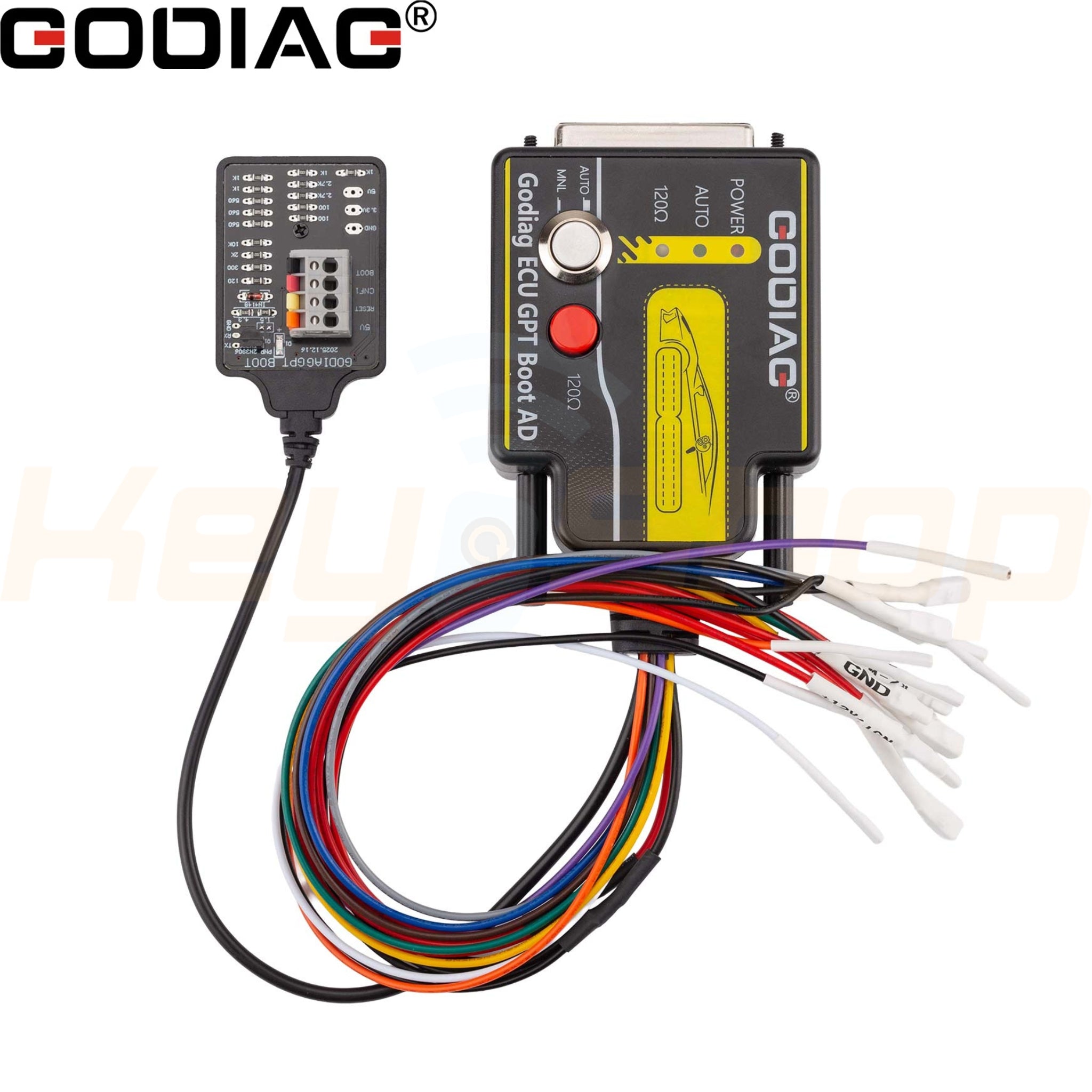

לוח הנגדים למצב Boot

GODIAG GPT BOOT
5V
RESET
CNF1
BOOT
100Ω100Ω120Ω300Ω 560Ω560Ω560Ω1KΩ 1KΩ1KΩ1KΩ2KΩ 2.7KΩ2.7KΩ10KΩ
3.3V5VGND
מהדקי בורג, לא פדים להלחמה. מכניסים את החוט ל-5V, RESET, CNF1 או BOOT, מהדקים וממשיכים. בלי מלחם ובלי הלחמה קרה על מחשב של לקוח.
הערכים כבר על הלוח. נגדי ה-Boot הנפוצים מודפסים ומחווטים, ואפשר לחבר אותם בטור כשההליך דורש ערך שלא קיים לבד.
נקודות ייחוס. פדים של 3.3V, 5V ו-GND בדיוק איפה שצריך, יחד עם נורית חיווי, דיודה 1N4148 וטרנזיסטור PNP 2N3906 על הלוח.
מחובר קבוע לכבל. הלוח תלוי על הכבל של המתאם עצמו, אז הוא לא נעלם במגירה ולא הולך לאיבוד כמו לוח נגדים נפרד.
אפשר להשתמש בו גם לבד. לפי GODIAG הלוח מתאים גם לעבודות אימובילייזר, קריאה וכתיבה של נתונים וחיבור נגדים, ולא רק למחשבי מנוע.

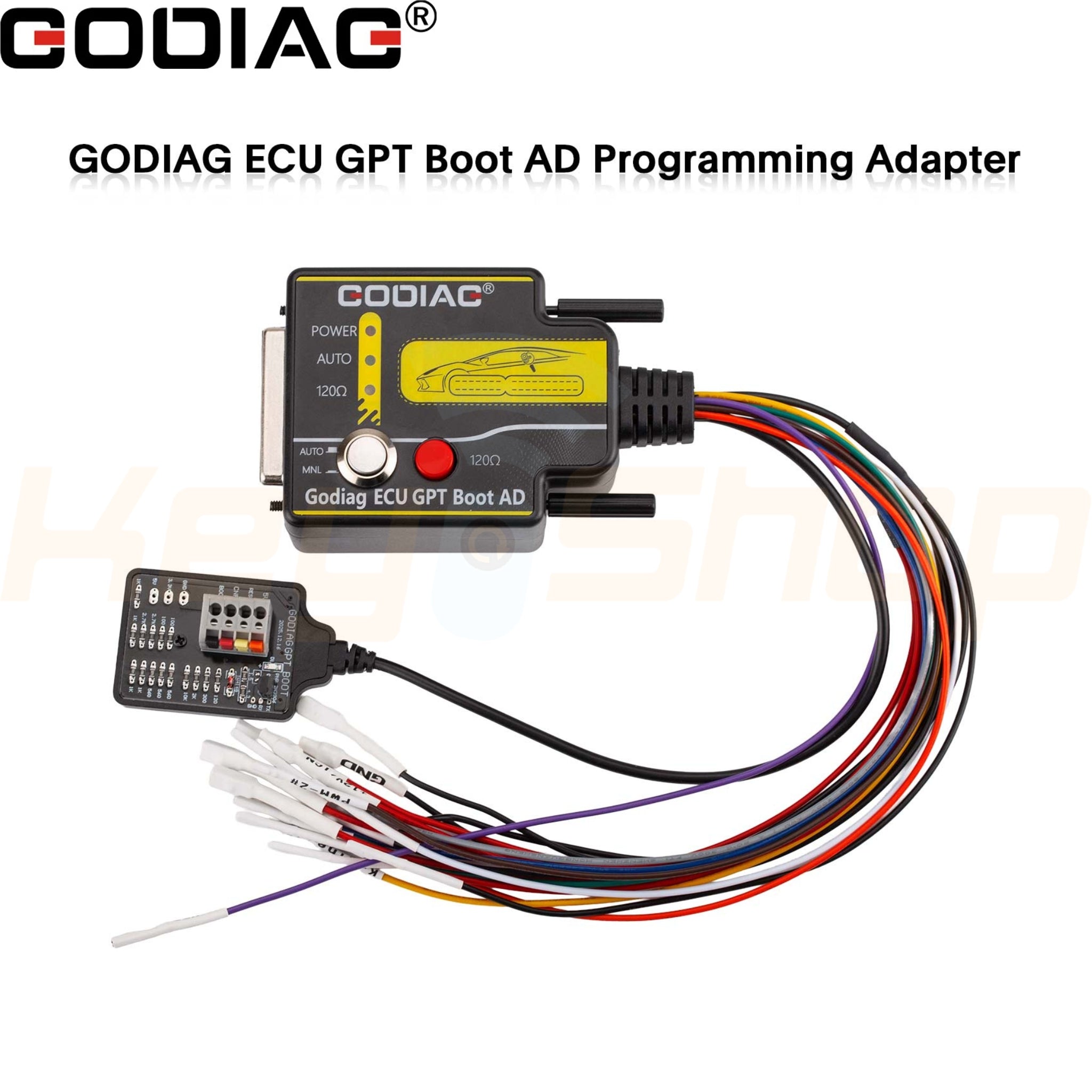

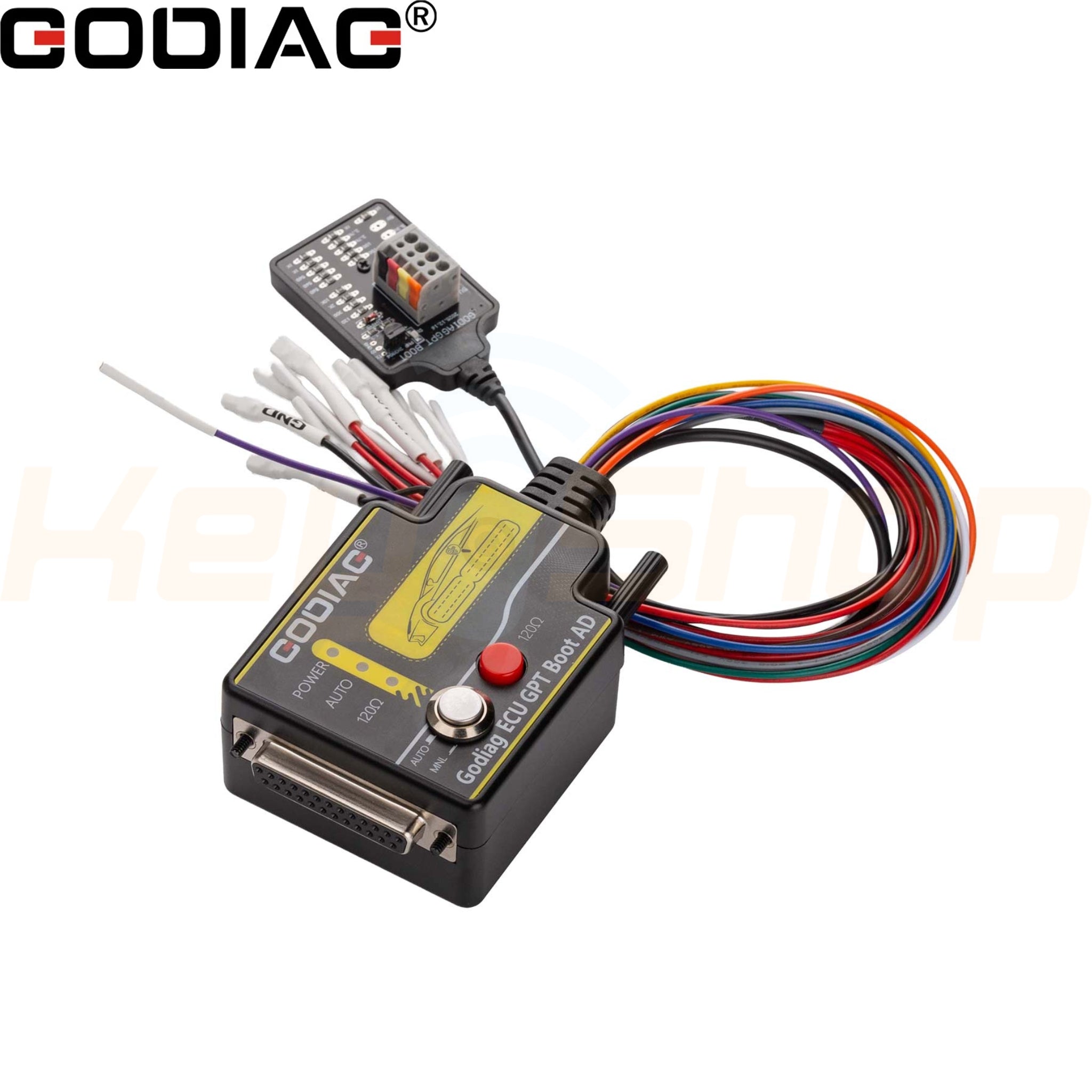

על הקופסה עצמה

מה עושים הכפתורים והנוריות

מתג AUTO / MNL. נותנים לתוכנה לנתק ולהחזיר את מתח המצת אוטומטית, או לוקחים את התזמון לידיים.
כפתור 120Ω. מכניסים או מוציאים את נגד הסגירה של קו ה-CAN. יש יחידות שכבר סוגרות את הקו בפנים, ואז נגד קבוע הוא בעיה. כאן זו בחירה.
שלוש נוריות מצב. מתח, מצב אוטומטי ומצב נגד הסגירה נראים במבט אחד, בלי למדוד.
צרור חוטים מסומן. לכל חוט צבעוני יש תווית מודפסת: +12V, +12V IGN, GND, CAN H, CAN L, K, PWM ועוד.

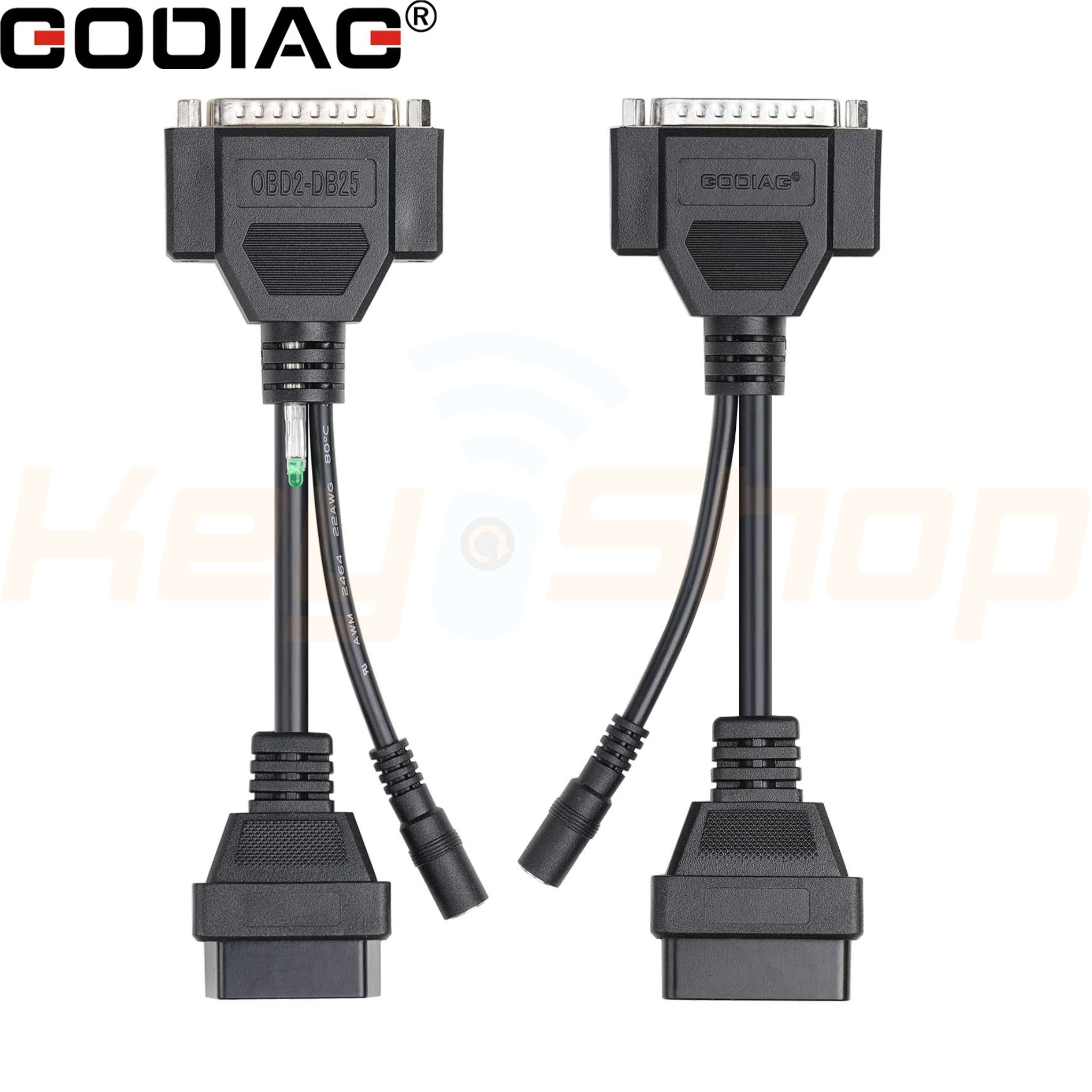

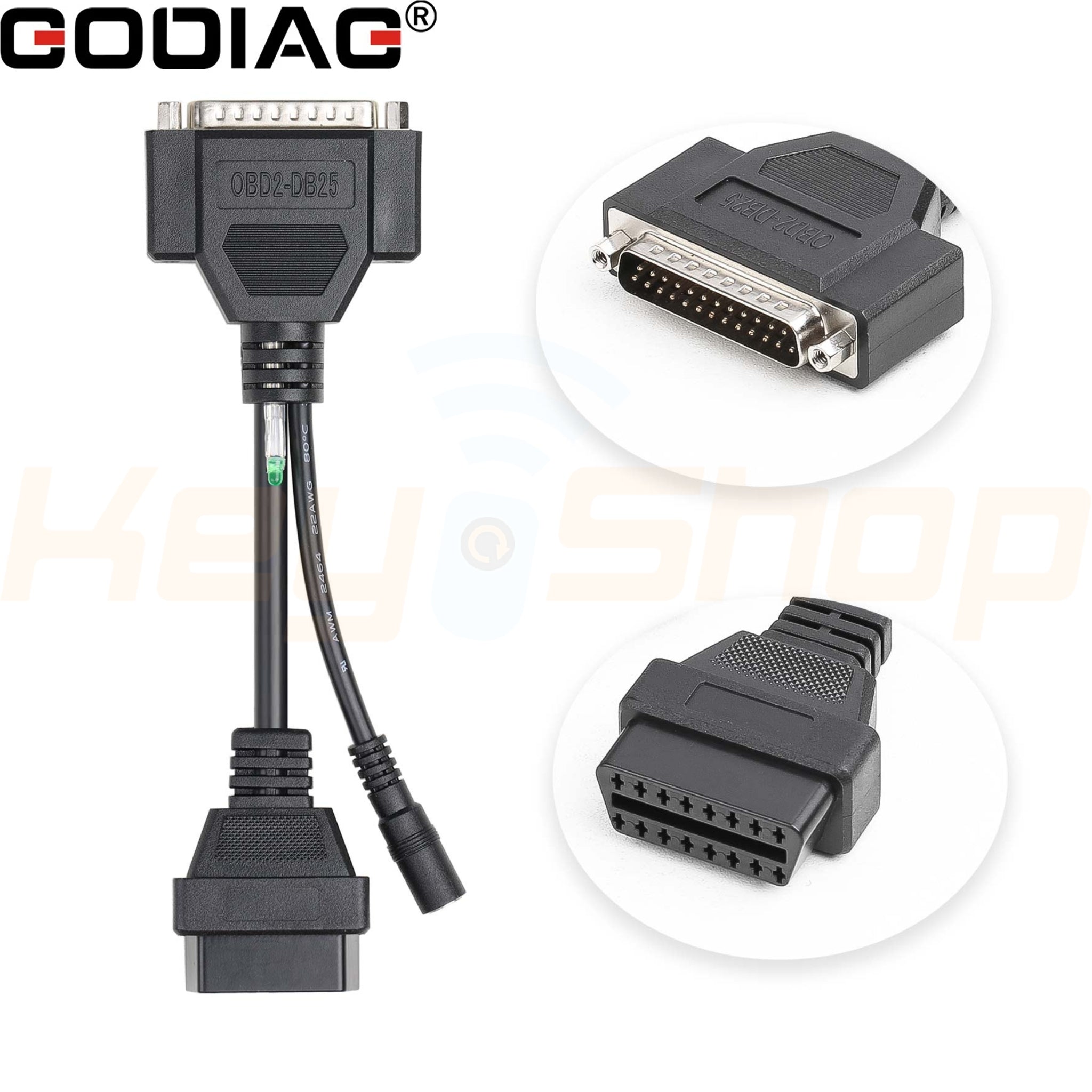

כבל DB25 ל-OBD2. הכלי שלך נכנס לשקע OBD2 רגיל, עם שקע נפרד לספק 12V ונורית חיווי מתח.
קו Boot מוגן מקצר. לוח הנגדים יושב על חיבור מוגן, כך שפרוב שמחליק פחות עלול לקחת איתו את המחשב.
תאימות

האם זה יעבוד עם הכלי שכבר יש לך

בחר את מכשיר הקריאה שלך:

דברים שחשוב שתדע לפני שאתה מזמין

  • המתאם הזה לא קורא ולא כותב כלום בעצמו. הוא דורש מכשיר קריאה והתוכנה שלו.
  • המתח בא ממך. ספק מעבדה יציב של 12V מתחבר לשקע שעל כבל ה-OBD2.
  • עדיין צריך את תרשים הפינים של כל מחשב ספציפי. GODIAG מפרסמים תרשימי חיווט ליחידות נפוצות כמו MED17.5 ו-SIMOS 8.10, והשאר קיים בקהילה.
  • יצירת אותות GPT1/GPT2 עבור PCMflash Module 71 מגיעה מ-Scanmatik 2 PRO. עם מכשירים אחרים עובדים במצב OBD2 או Boot.
  • אילו מחשבים נתמכים נקבע על ידי התוכנה שלך, לא על ידי הכבל הזה.
מול החלופות הרגילות

למה לא פשוט לקנות כבל Bench זול

השוואה שפרסמה GODIAG מול מתאמי Bench ו-Boot נפוצים.

יכולת GPT Boot AD לוח ירוק ל-Bench ערכת GPT + DB15 ערכת DB25 כפולה
GPT
Boot
קו CNF1
תאימות למכשירי J2534
לוח נגדים ל-Boot כלול
מחבר ייעודי למחשב הרכב
שליטת מצת ידנית ואוטומטית
נגד סגירה 120Ω נשלט קבוע 120Ω קבוע 120Ω
יציאות 5V / 3.3V / GND / CNF1

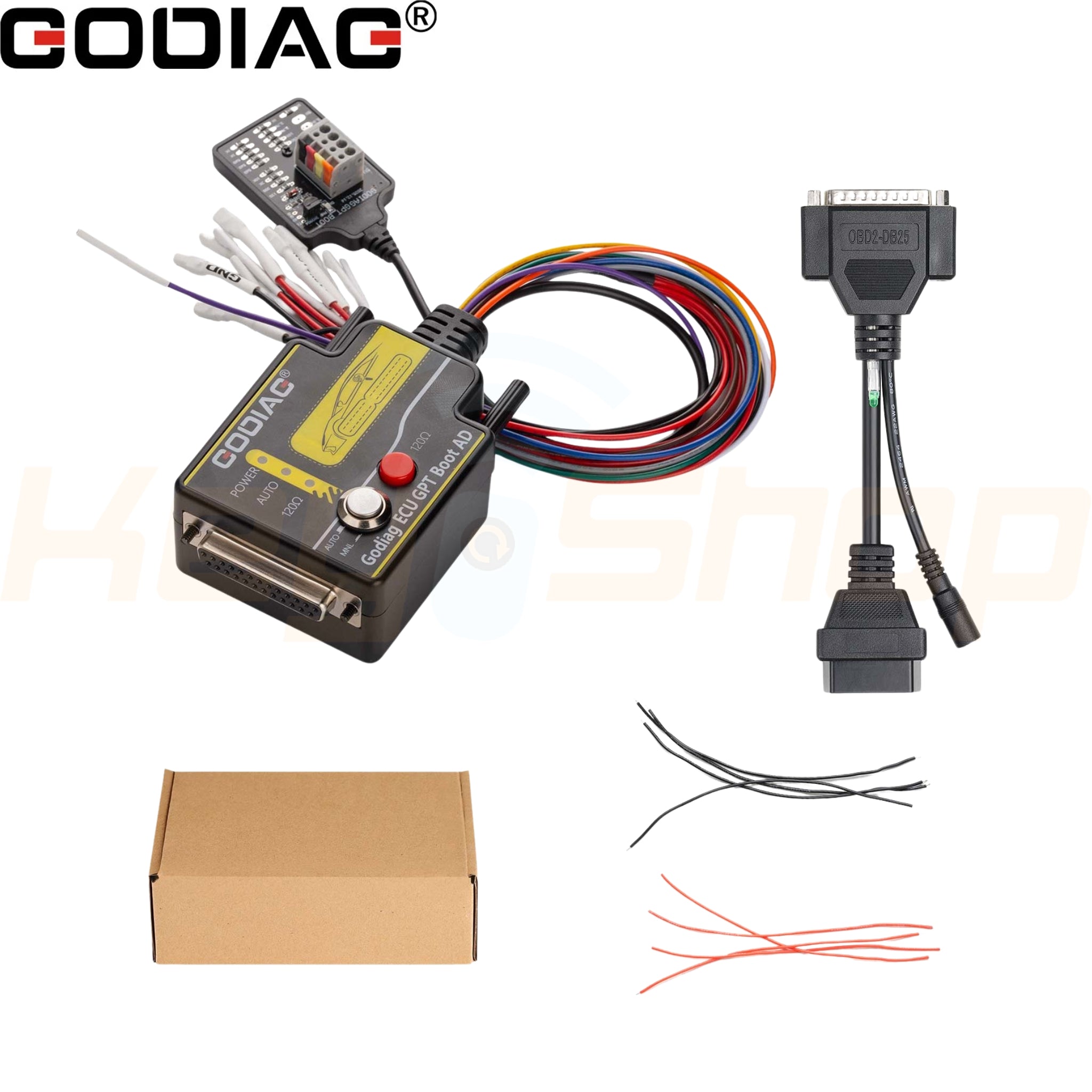

תכולת האריזה

מה מקבלים

1מתאם GODIAG ECU GPT Boot AD עם צרור חוטים מסומן
1לוח נגדים ל-Boot על כבל מחובר
1כבל OBD2 ל-DB25 עם כניסת 12V
8חוטי סיליקון רכים לחיבור
לפני שתשאלו אותנו

שאלות נפוצות

לא. גם OBD2 Bench וגם GPT Bench עובדים כשהקופסה סגורה. פותחים רק להליכי Boot ו-CNF1, וגם אז לוח הנגדים אומר שאתה מתחבר לפינים ולא מלחים.
לא. זה מתאם חיבור. הקריאה והכתיבה נעשות על ידי מכשיר הקריאה והתוכנה שלו: FC200, foxFlash, מכשיר J2534 עם PCMflash וכדומה.
ספק מעבדה יציב של 12V עם מספיק זרם ליחידה שאתה עובד עליה. הוא מתחבר לשקע העגול שעל כבל ה-OBD2 ל-DB25, והנורית הירוקה מאשרת שיש מתח.
על השולחן אין רשת רכב, ולכן קו ה-CAN בדרך כלל צריך נגד סגירה כדי לתקשר. אבל יש יחידות שכבר סוגרות את הקו בתוכן, והוספת נגד שני שוברת את התקשורת. נגד קבוע מכתיב התנהגות אחת. מתג נותן לך להתאים את עצמך ליחידה שמולך.
זו שאלה לתוכנה שלך, לא למתאם. אם הכלי שלך מציג את המחשב ברשימת Bench או Boot, המתאם נותן לך את החיבור הפיזי להגיע אליו: מתח, CAN, תזמון מצת ונגדי Boot.
לא. לפי GODIAG לוח הנגדים מתאים גם למערכות אימובילייזר, לקריאה וכתיבה של נתונים ולחיבור נגדים באימובילייזר. כל יחידה שצריכה מתח נקי, זוג CAN או פין שנמשך דרך נגד ידוע רלוונטית כאן.
כן. GODIAG מדגימים את המתאם יחד עם קופסת GT100 ועם CG FC200 בקריאה של מחשב BMW EDC17CP02.

כבל אחד בינך לבין העבודות שאתה מחזיר היום

Bench, GPT, Boot ו-CNF1 במתאם אחד מסומן, עם לוח נגדים צמוד שנמצא שם בדיוק כשהעבודה דורשת אותו.
