תיאור
מודול 1 Yanhua Mini ACDP CAS עבור BMW CAS1 CAS2 CAS3 CAS3+ CAS4+ CAS4 קידוד מפתחות ואיפוס קילומטראז' עם רישיונות A500 A510 A515 A516
פונקציות המודול:
- תומך בקידוד מפתחות ואיפוס קילומטראז' עבור CAS1-CAS4+ במצב OBD.
- תומך בקידוד מפתחות CAS3+/3++, CAS4+/CAS4 ואיפוס קילומטראז' במצב ICP. קורא וכותב נתונים ללא צורך בהרמת פינים או פירוק רכיבים, עם זיהוי אינטיליגנטי.
- תומך בשחזור נתוני CAS1-CAS4+, כולל שינוי תדר רכב, מספר שילדה, קוד ISN, או החלפת מודול CAS על ידי התאמת נתוני EEPROM.
- תומך בשחזור CAS3/CAS3+/CAS3+ דרך OBD במקרה של בעיות הנגרמו על ידי שדרוגים.
- תומך בקריאה/כתיבה של נתוני EEPROM ו-Flash עבור CAS1-CAS4 פלוס.
הערות:
1. לביצוע "אובדן מפתחות מלא" עבור CAS3 ומעלה, יש צורך גם במודול 3 של ACDP BMW ISN.
2. מודול זה מאפשר תיקון קילומטראז' רק למערכת CAS. אם יש צורך בתיקון קילומטראז' בלוח שעונים, יש לרכוש את מודול 4 ACDP 35XX.
3. אם רוצים לעבוד על CAS1-CAS4+ ישירות דרך OBD, ניתן לרכוש את רישיון A500 לקידוד מפתחות CAS1-CAS4+ דרך OBD בלבד, ללא המתאמים.
מאפייני המודול:
- תומך בקידוד מפתחות CAS1-CAS4+ ואיפוס קילומטראז' דרך OBD.
- מתאים לשבבים 9S12DXP512/9S12XEP100.
- ללא צורך ב-Downgrade לגרסת ה-CAS.
- תהליך מהיר ובטוח יותר; מקצר זמן קידוד ממספר דקות לשניות בודדות.
תמיכה בקידוד מפתחות BMW / Mini לכל הסדרות.
מודול CAS4/CAS4+:
מודול CAS4/CAS4+:
- קריאת EEPROM של CAS4 ללא הלחמה.
- הוספת מפתחות ללא הלחמה.
- תיקון קילומטראז' ללא הלחמה.
- גיבוי או שחזור CAS ללא הלחמה.
- תמיכה במצב "אובדן כל המפתחות" ללא הלחמה.
קידוד קילומטראז' BMW CAS1-CAS4+
- אין צורך בפירוק שבבים.
- ללא צורך בהלחמה.
- ללא חיתוך מוליכים.
- ללא צורך בהרמת פיני MCU.
תפריט האפליקציה של מודול 1 ACDP CAS:
זיהוי חכם של פינים CAS3/CAS3+
זיהוי חכם של פינים CAS4/CAS4+
השוואה בין ACDP לשיטות מסורתיות לקריאת/כתיבת נתוני CAS4:
I. שיטות מסורתיות: (דוגמאות ממכשיר ה-XHORSE VVDI PROG)
1. חיתוך קווים
- חיתוך מוליכים המודפסים על המעגל לפי סימון, ואז הלחמה מחדש לאחר קריאה/כתיבה. ישנו סיכון לפגיעה במודול עקב חיתוך.
2. הסרת רכיבים
- הסרה של 4 רכיבים מסומנים לצורך קריאה/כתיבה, ולאחר מכן הלחמתם מחדש. זו פעולה ארוכה ומורכבת.
3. הרמת פינים
- הרמת פינים של השבב, ולאחר מכן הלחמתם מחדש לאחר קריאה/כתיבה. שיטה זו מסוכנת מכיוון שפינים עלולים להישבר בעת ההרמה.
חסרונות של השיטות המסורתיות:
- כולל חיתוך מוליכים, הרמת פינים או הסרת רכיבים, דבר שמסכן את המודול.
- הלחמה ידנית יכולה להיות לא אמינה, והלחמה שגויה עלולה לגרום לאובדן נתונים.
- המתאם "ללא-הלחמה" מחליף את ההלחמה ומאפשר פעולה פשוטה, בטוחה ויעילה יותר.
- ללא חיתוך חוטים, ללא הרמת פינים, ללא הסרת רכיבים וללא צורך בהלחמה.
- זיהוי פינים אינטיליגנטי מבטיח קריאה/כתיבה אמינה של נתונים.

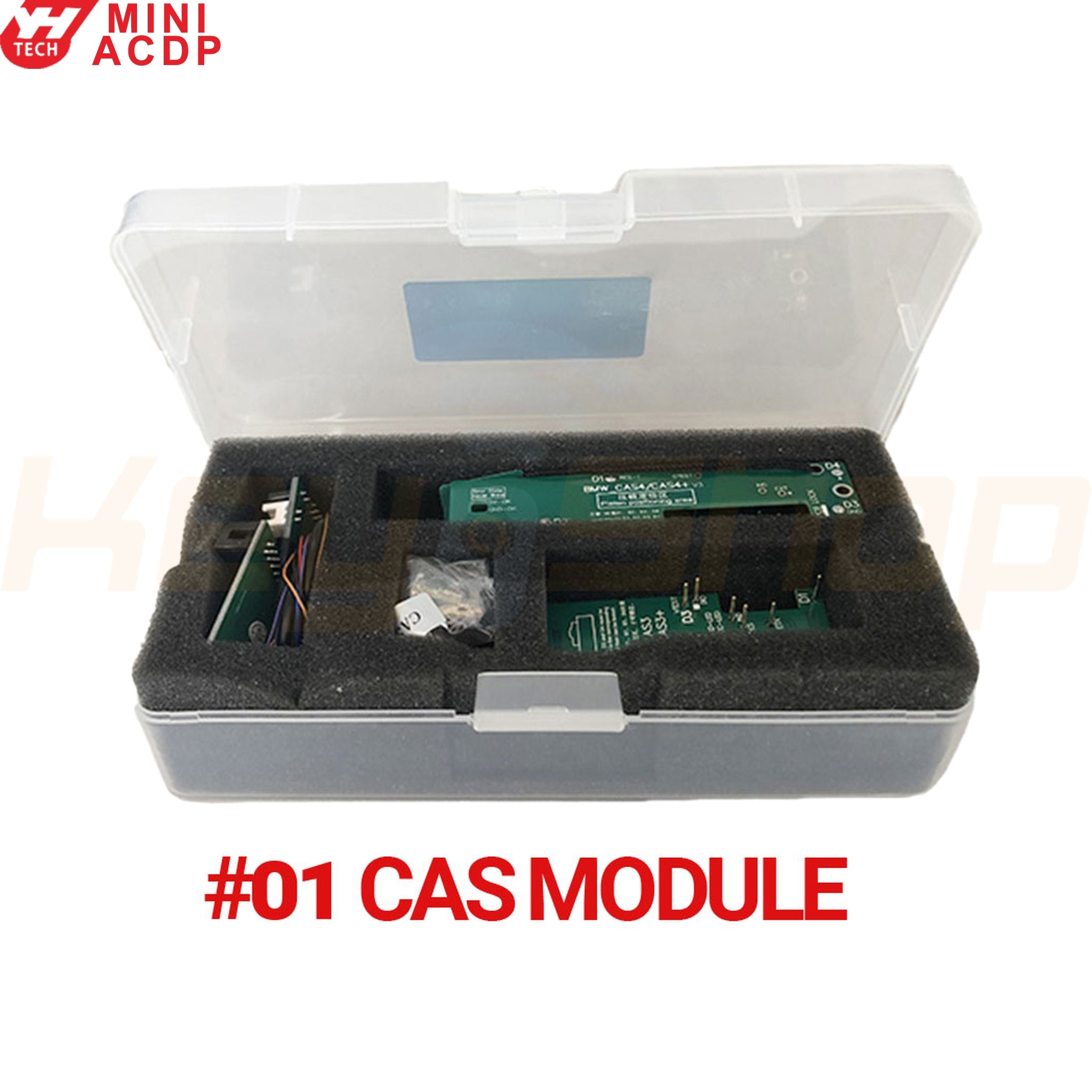

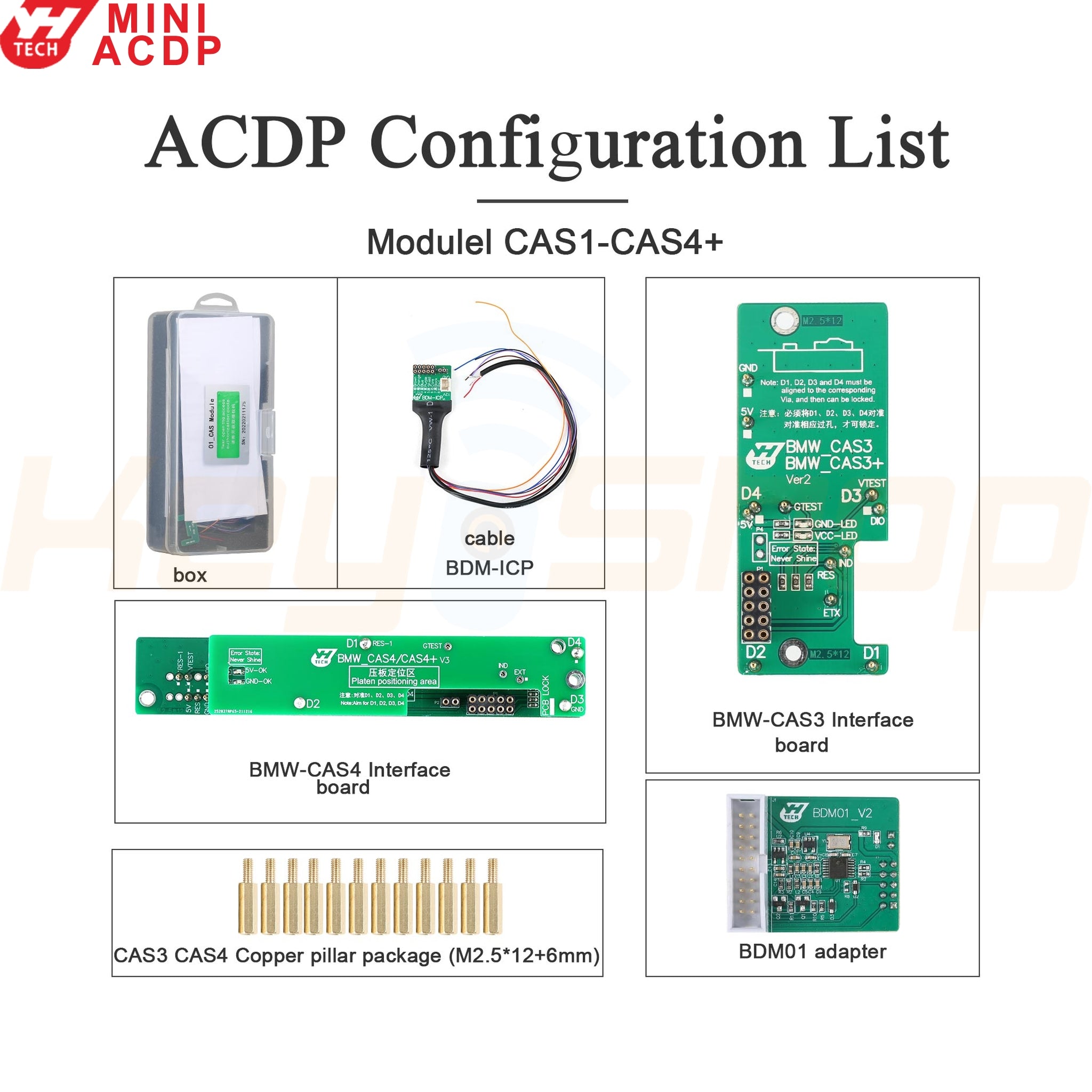

רשימת תצורה של ACDP BMW CAS1-CAS4+:
| שם המתאם | כמות | תמונה | פונקציה |
| מתאם BDM01 | יחידה |  |
מתאים לפענוח CAS EEPROM של BMW. |

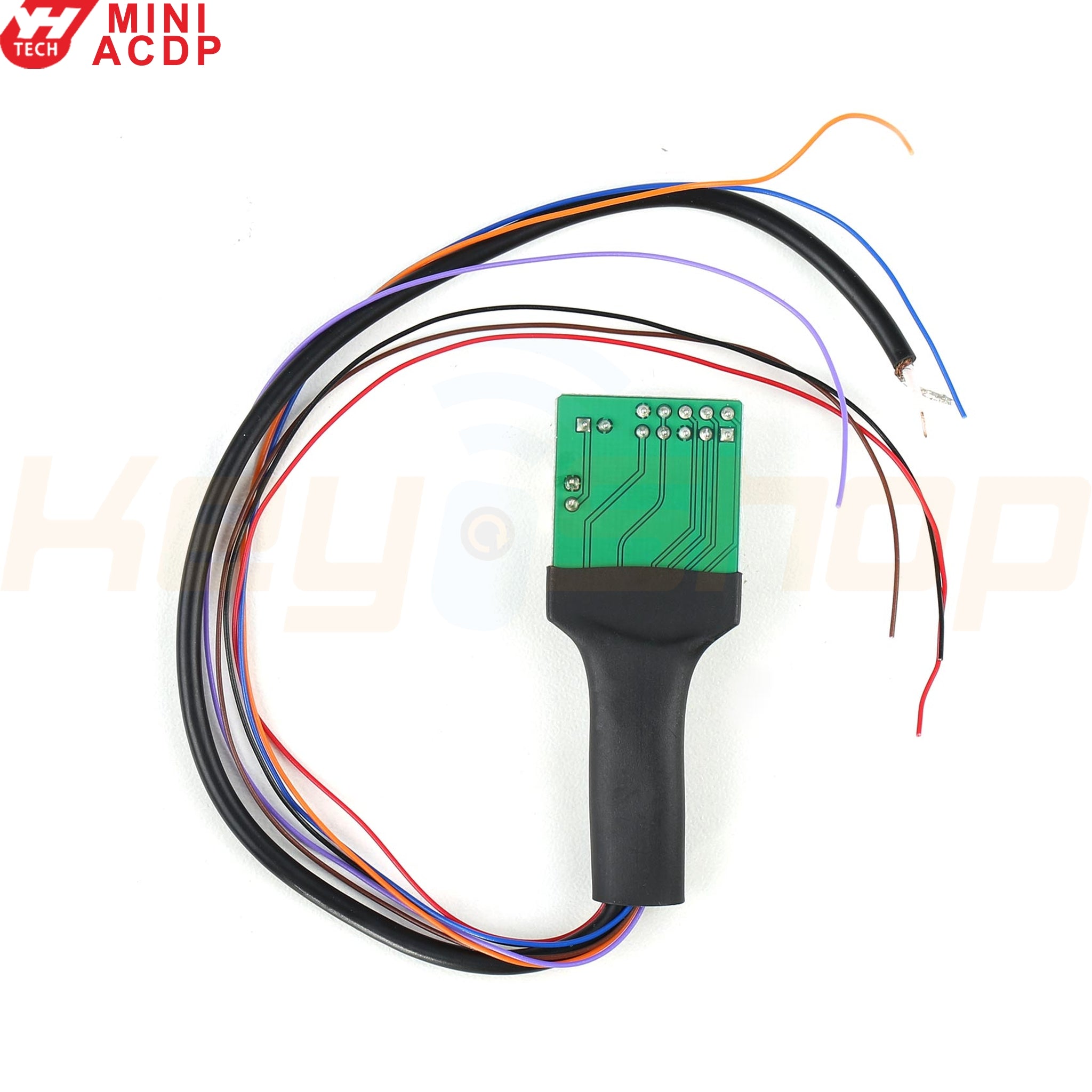

| כבל BDM-ICP | יחידה |  |
מתאים לקריאה/כתיבה של נתונים באמצעות ICP עם מתאם BDM01. |
| לוח BMW-CAS3 | יחידה |  |
מתאם בין נקודות השירות של CAS3/CAS3+ ומשומש עם מתאם BDM01. |
| לוח BMW-CAS4 | יחידה |  |
מתאם בין נקודות השירות של CAS4/CAS4+ ומשומש עם מתאם BDM01. |
| מתאם BMW-CAS4 Interface board Buckle | יחידה |  |
מקבע את לוח ממשק ה-CAS4 ולוח ה-CAS. |
| חבילת עמודי נחושת CAS3 (M2.5*12+6mm) | 6 יחידות |  |
מתאים לקיבוע לוח ממשק CAS3. |
| חבילת עמודי נחושת CAS4 (M2.5*12+6mm) | 6 יחידות |  |
מתאים לקיבוע לוח ממשק CAS4. |
הערה: מכיוון שניתן לקודד מפתחות עבור CAS1, CAS2 ישירות דרך OBD, מתאמים ללא-הלחמה עבור CAS1, CAS2 אינם כלולים כברירת מחדל בערכת מודול ה-CAS. אם אתה צריך אותם, ניתן לבצע הזמנה מיוחד של המתאמי CAS1 CAS2 בנפרד (אם אתה רוצה רק לקרוא נתונים או לשנות קילומטראז', שני המתאמים האלו נדרשים).
שאלות נפוצות:
- ש: האם ניתן לקודד מפתח חדש באמצעות מודול ACDP 1?
ת: כן, ניתן לקודד מפתח חדש. - ש: האם ניתן לשכפל CAS4 עם מודול ACDP CAS?
ת: כן, ניתן לשכפל CAS4. - ש: אני רוצה לבצע אובדן כל המפתחות עבור BMW F series CAS4 דרך OBD. אילו מודולים אני צריך?
ת: אם יש לך גרסה בסיסית של ACDP Master, אתה צריך רק לרכוש את מודול CAS 1. (הסתכל בתשובה האחרונה כאן למידע נוסף) - ש: האם ניתן לבצע תיקון קילומטראז' עבור BMW X1 2011 CAS3+ דרך OBD?
ת: עבור CAS3+, עדיף לפרק את לוח השעונים, לקרוא ולכתוב נתונים באמצעות לוח חיבור ACDP Bench. - ש: ב-BMW F series CAS4 האם המכשיר יכול ליצור מפתח דרך OBD גם אם כל המפתחות אבודים או שנדרש לפרק את מודול ה-CAS?
ת: ניתן לעבוד דרך OBD, אך אם כל המפתחות אבודים, יש לפרק את מחשב המנוע לקרוא ISN ואז לפעול דרך OBD.
